Сблъсквало ли се е вашето производство с тясното място на конвенционалното претопяване с горещ въздух? Проблеми като непостоянно нагряване, водещо до надгробни или студени запоени съединения, окислително обезцветяване на чувствителни компоненти и честа поддръжка на пещта поради замърсяване с флюс, са предизвикателствата, които JHLS PFPE Perfluoropolyether е проектиран да решава. Тази течност с висока-производителност позволява превъзходен процес на преливане на парна фаза, предлагайки окончателно предимство при сглобяването на електроника от следващо-поколение.

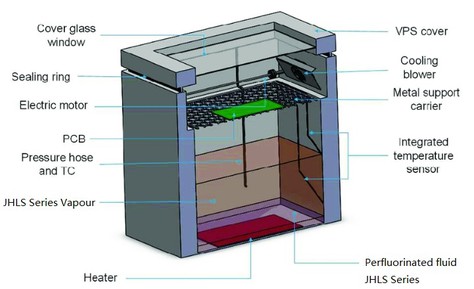

01 Процесът на повторно запояване в парна фаза: Прецизност, предефинирана от JHLS PFPE
Парно-фазовото повторно запояване се отличава от конвенционалните методи, като използва принципа на фазова-промяна на специализирана течност. Ето разбивка на точния му механизъм с помощта на течност като JHLS PFFE:
Фаза 1: Образуване на зоната на наситени пари
Процесът започва, когато инертната, термично стабилна JHLS PFPE течност в отоплителния резервоар се доведе до точната си точка на кипене (напр. 230 градуса). Създава идеално равномерен облак без{4}}кислород от наситени пари, който изпълва камерата.
Фаза 2: Кондензация и равномерен топлопренос
Когато модулът на по-хладната печатна платка навлезе в тази зона на изпарения, парата се кондензира мигновено при контакт с всички повърхности-компоненти, спояваща паста и платка. Тази фазова промяна от пара към течност освобождава значително количество латентна топлина, която се прехвърля директно и равномерно към модула.
Фаза 3: Контрол на пиковата температура и охлаждане
Сглобката не може да надвишава точката на кипене на течността, осигурявайки абсолютен температурен контрол и елиминирайки горещи точки. След запояване кондензираният PFPE се оттича чисто обратно в резервоара и модулът се охлажда в контролирана среда без-остатъци.
02 Ненадминатото предимство: повторно изпаряване на парна фаза срещу пренареждане с горещ въздух
Изборът на технология за преформатиране е критичен за добива и надеждността. Таблицата по-долу контрастира между основните разлики между PFPE-възможно пренареждане на парна фаза и конвенционалното пренареждане на горещ въздух.
| Сравнително измерение | Парна фаза Reflow с PFPE | Конвенционално преливане с горещ въздух |
|---|---|---|
| Нагревателен механизъм | Пренос на латентна топлина чрез кондензация на пара. | Конвективен и радиационен пренос на топлина чрез турбулентен въздух. |
| Равномерност на температурата | Изключителен. Управлява се от точката на кипене на течността; Минимална температурна разлика (<2°C). | Променлива. Податлив на засенчване, цвят/маса на компонента, създаване на горещи точки и студени зони. |
| Атмосфера на процеса | Съвършено инертен. Одеялото от наситени пари елиминира напълно кислорода, предотвратявайки окисляването. | В най-добрия случай частично инертен. Изисква скъп азотен поток с висока -чистота и сложно уплътнение за намаляване на кислорода. |
| Качество на спойката | Постоянно превъзходен. Ярки, надеждни съединения с минимални кухини и отлично формиране на интерметали. | Непоследователен риск. Възможни са тъпи стави; качеството силно зависи от прецизното профилиране на пещта и контрола на атмосферата. |
| Термично напрежение върху компонентите | Минимална. Нежното, равномерно нагряване предотвратява топлинен шок на чувствителни компоненти като MEMS или големи BGA. | Значително. Стръмните термични градиенти и потенциалното прегряване могат да повредят деликатните части. |
| Оперативни разходи и разходи за поддръжка | По-високи разходи за течности се компенсират от нулево използване на азот, по-ниска консумация на енергия и драстично намалено време за престой при почистване. | По-ниски първоначални разходи, обременени от непрекъснатото потребление на азот с висока-чистота, по-високо потребление на енергия и чести цикли на почистване за остатъци от флюс. |
03 Превъзходството на материалите: Защо JHLS PFPE е критичният фактор
PFPE течност JHLS серията не е просто пасивна течност; това е основният материал, който прави възможен този превъзходен процес. Неговите инженерни свойства осигуряват цялостен набор от предимства:
Ненадмината химическа и термична стабилност:JHLS PFPE остава инертен и стабилен при продължителни високи температури. Не се разлага, за да образува киселини или утайки, осигурявайки дълъг живот на течността и защитавайки чувствителните компоненти и споените съединения от химическа атака.
Проектирана точка на кипене за прецизност:Предлага се в специфични степени, JHLS PFPE позволява на производителите да изберат прецизна, стабилна точка на кипене, съобразена с техния-профил на безоловни спойки, гарантирайки повтарящ се контрол на процеса.
Превъзходен добив и надеждност:Чрез осигуряване на перфектна еднородност на температурата и-безкислородна среда, JHLS PFPE се справя директно с първопричините за често срещаните дефекти при запояване-мостове, надгробни плочи и студени съединения-издигайки до нови висоти производителността при първо-провеждане и дългосрочната-надеждност на продукта.
Предимство на общата цена на притежание:Намаляването на азотния газ, електрическата енергия, времето за престой на производството за почистване и преработване на спойката осигурява убедителна възвръщаемост на инвестициите, което го прави стратегически избор за производство с висока-стойност.
04 Технически данни на pFPE серия JHLS
| 主要性能 ОСНОВНИ ИМОТИ |
单位 ЕДИНИЦА |
JHLS-200 |
JHLS-215 |
JHLS-230 |
JHS-240 |
JHS-260 |
沸点 ТОЧКА НА КИПЕНЕ |
степен |
200 |
215 |
230 |
240 |
260 |
密度 ПЛЪТНОСТ |
g/cm3 |
1.79 |
1.8 |
1.82 |
1.82 |
1.83 |
动力学粘度 КИНЕТИЧНА ВИКОЗНОСТ |
cSt |
2.5 |
3.7 |
4.3 |
5.3 |
7.1 |
蒸汽压 ПАРНО НАЛЯГАНЕ |
па |
22 |
11 |
3.5 |
1 |
1 |
比热 СПЕЦИФИЧНА ТОПЛИНА |
J/kg. степен |
966 |
966 |
966 |
966 |
966 |
热导率 ТОПЛОПРОВОДНОСТ |
W/m. степен |
0.065 |
0.065 |
0.065 |
0.065 |
0.065 |
热膨胀系数 КОЕФИЦИЕНТ НА ТЕРМАЛНО РАЗШИРЕНИЕ |
cm3/cm3. степен |
0.0011 |
0.0011 |
0.0011 |
0.0011 |
0.0011 |
表面张力 ПОВЪРХНОСТНО НАПРЕЖЕНИЕ |
дин/см |
19 |
20 |
20 |
20 |
20 |
Днес, когато електрониката разширява границите на миниатюризацията и плътността на мощността, границата за грешки при сглобяването е изчезнала. Във водещи фабрики за автомобилни радарни устройства, аерокосмическа авионика и лаборатории за усъвършенствани медицински устройства процесът на парна фаза, активиран от течности като JHLS PFPE, е негласен стандарт за-важни за мисията модули. Той гарантира, че всяка връзка на платката се формира при перфектни, повтарящи се условия.
